ZESTAW RAMIĘ RAMIE ROBOTA 2x joystick + Moduł sterujący UNO

✅ZESTAW RAMIĘ RAMIĘ ROBOTA 2x joystick + ARDUINO UNO do samodzielnego montażu

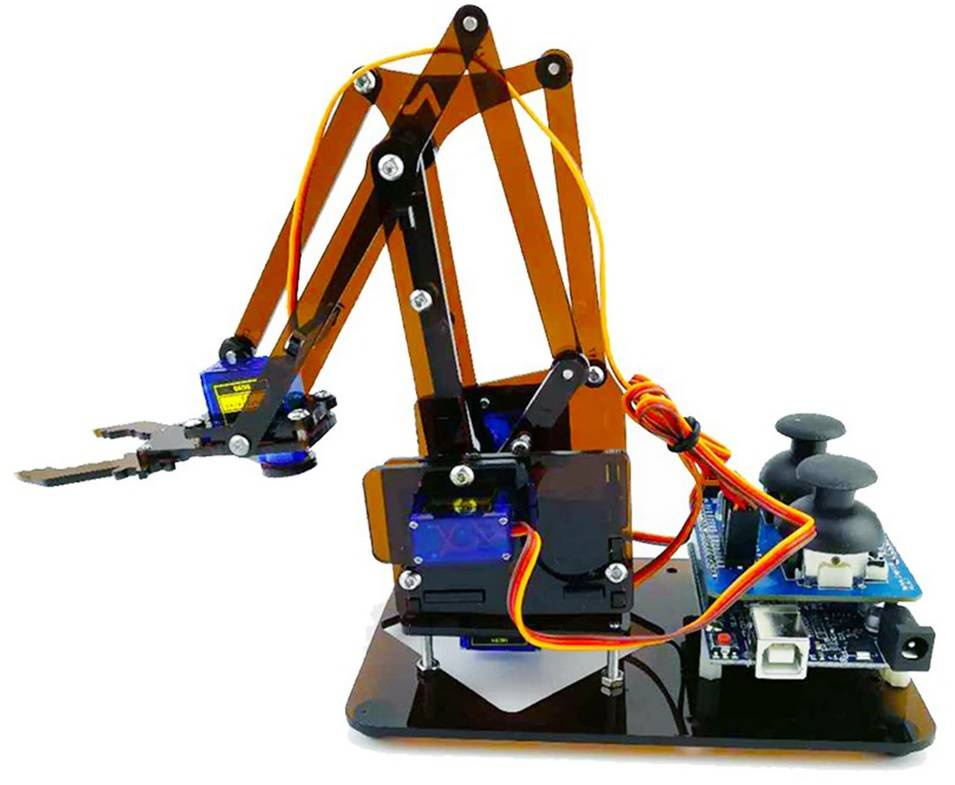

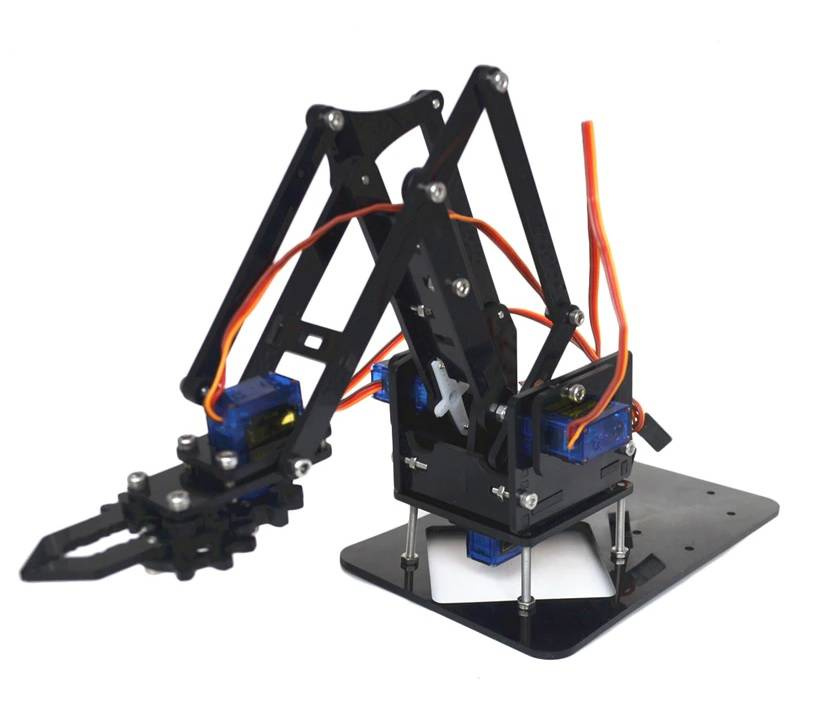

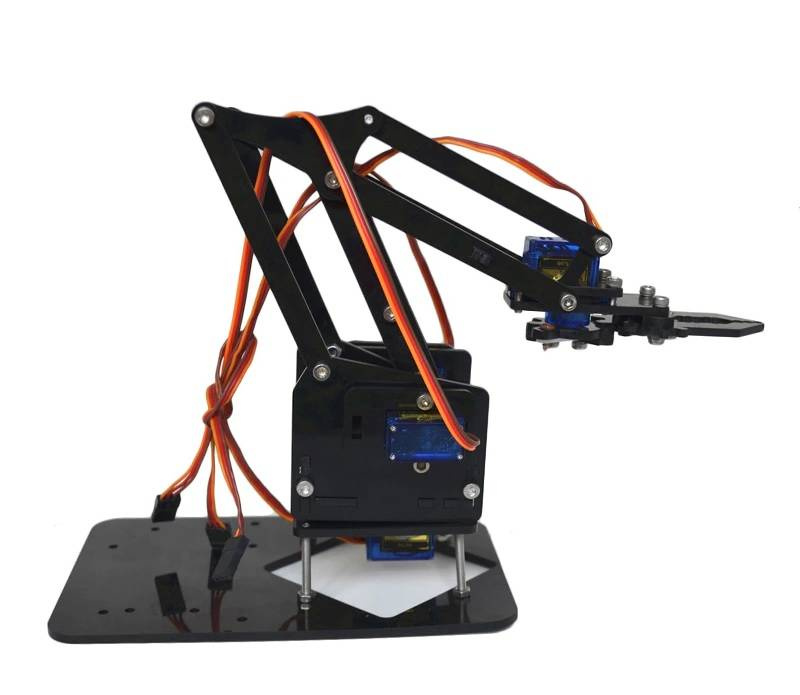

Znakomity zestaw edukacyjny do budowy ramienia robota. Zawiera wszystkie niezbędne komponenty do jego zbudowania.

Ramie obraca się w każdą stronę, górę i dół.

Ramieniem sterujemy za pomocą 2 joysticków.

Ramię jest akrylowe, wykonane z tworzywa sztucznego.

Kolor czarny. Na niektórych zdjęciach prezentowane są części pokryte folią zabezpieczającą. Proszę się nimi nie sugerować.

Po montażu ramienia należy zaprogramować moduł UNO za pomocą programu Arduino IDE do pobrania ze strony www.arduino.cc/en/software

Przykładowe filmy instruktażowe:

https://www.youtube.com/watch?v=Z7HWoh_MR1s

https://www.youtube.com/watch?v=k3BGpxRyBAI

✅Skład zestawu:

1. Ramię robota

2. Moduł sterujący ARDUINO UNO CH340 (klon) w pełni zgodny z Arduino IDE

3. Przewód ASB-A, USB-B do połączenia modułu z komputerem

3. Serwo mechanizmy SG90 - 4szt.

4. Płytka stykowa 400 pól

5. Moduł zasilania do płytek stykowych MB102

6. Joystick do sterowania ramieniem - 2szt.

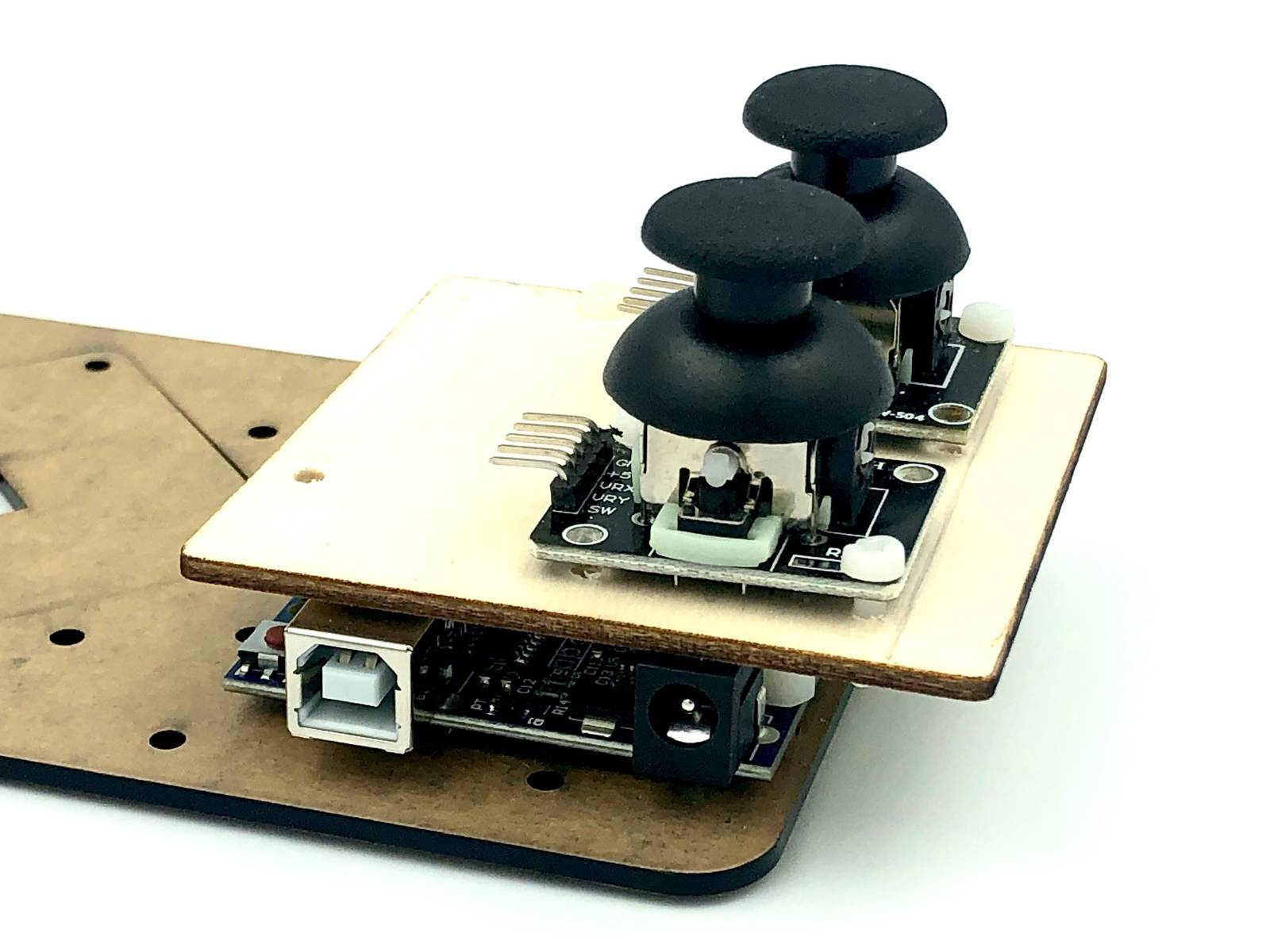

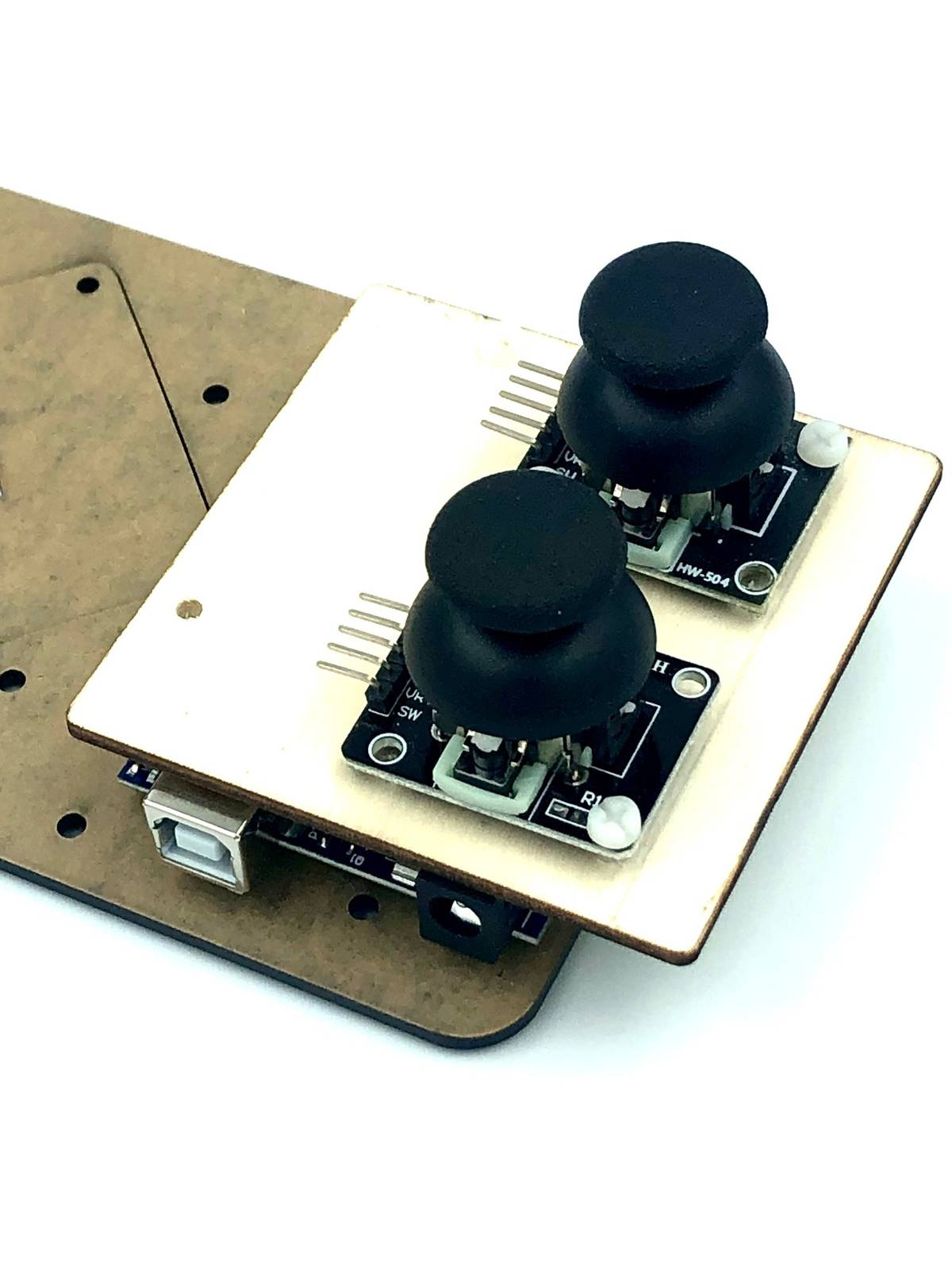

7. Płytka drewniana do zamocowania joysticków ⚡️

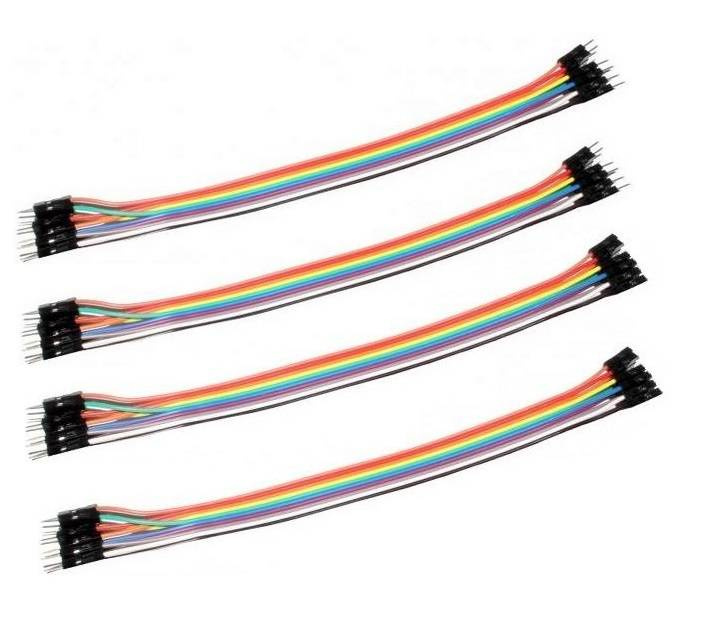

8. Przewody męsko męskie - 20szt

9. Przewody męsko żeńskie - 20szt.

10. Złącze, wtyk do baterii 9V

11. Bateria 9V VARTA

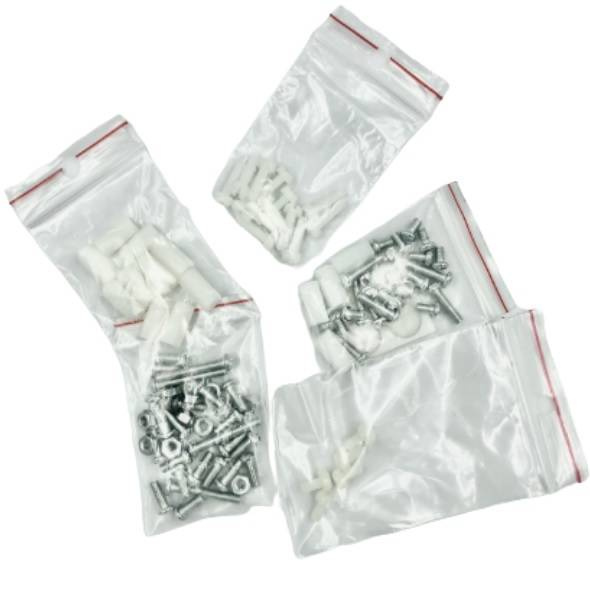

12. Niezbędne śrubki, dystanse

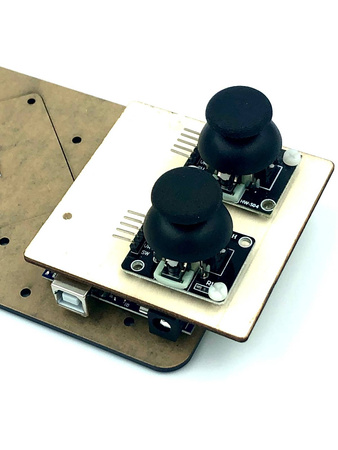

13 Sklejkę do montażu joysticków - dopasowaną, mocowaną na moduł sterujący Arduino UNO CH340

✅Moduł Arduino UNO R3 CH340 klon +kabel USB

Dane techniczne:

• Zalecane napięcie zasilania 7-12V
• Napięcia progowe 6V - 20V
• Napięcie pracy 5V
• Rezonator kwarcowy 16MHz

Złącze USB

• Gniazdo zasilania DC 2.5mm
• Pamięć SRAM 2kB
• Pamięć EEPROM 1kB
• Pamięć Flash 32kB
• Wydajność prądowa jednego pinu 40mA
• Raster wyprowadzeń 2,54

Interfejs CH340 (należy pobrać sterowniki)

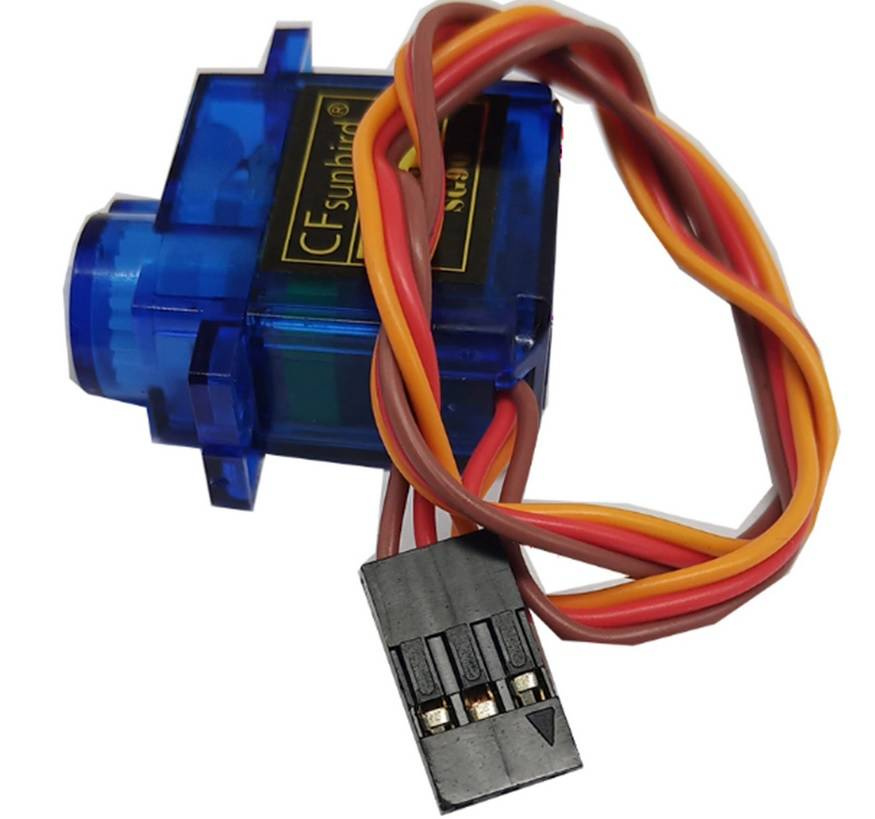

✅SERVO SERWO Tower Pro SG90 9g ARDUINO AVR PIC ARM

Dane techniczne:

• Kąt odchylenia 180 st.
• Napięcie pracy: 4,8 – 7,2V
• Prędkość przekładni: 0,12 s/60° (4,8 V)
• Moment: 1,2 – 1,8kg/cm (4,8 V)
• Długość przewodów zasilania: 23,5cm
• Waga: 9g!
• Czas reakcji: 7 us
• Temperatura pracy: -30 do +60 stopni
• Wymiary 22mm x 12mm x 22,7mm

Oznaczenie przewodów:

• Czerwony: zasilanie
• Brązowy: masa
• Pomarańczowy: sygnał

Zestaw zawiera:

• Serwo Tower Pro SG90 1szt.
• Orczyk 3szt.
• Śrubki mocujące 3szt.

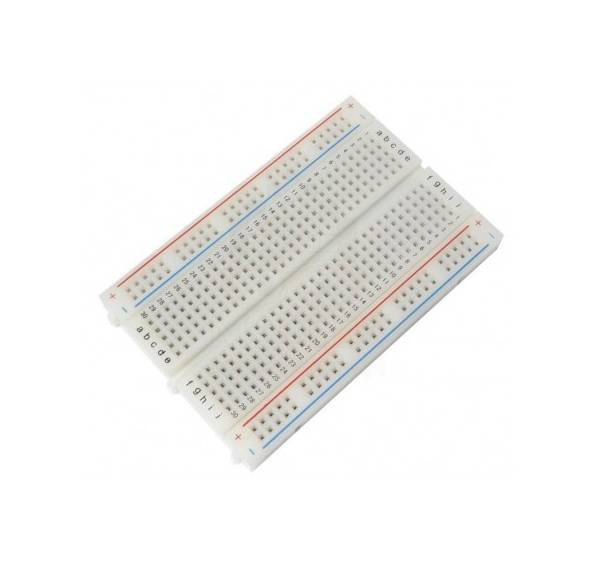

✅Płytka prototypowa stykowa 400pól arduino bascom

Dane techniczne:

• Ilość pól - 400
• Wymiary - 82mm x 55mm
• Liczba linii zasilania - 4
• Możliwość przyklejenia do podstawy

Kolor - Biały z zaznaczonymi liniami zasilania

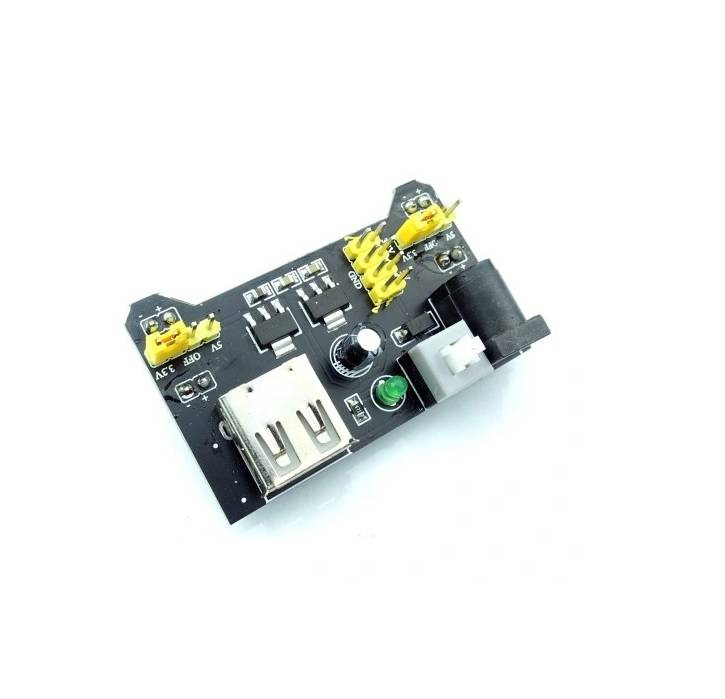

✅Moduł zasilania do płytek stykowych 5V 3.3V MB102

Moduł zasilacza do płytek stykowych.Można stosować do pracy z mikrokontrolerami AVR, ARM, PIC,modułami ARDUINO oraz prototypami własnej konstrukcji.

Posiada dwa niezależne stabilizatory napięcia 5V i 3,3VWbudowany przełącznik oraz dioda LED sygnalizująca działanie układu Gniazdo USB może być wykorzystane jako ładowarka Moduł zapewnia filtrowanie zakłóceń zasilania, stabilizację napięcia oraz zabezpieczenie przeciwzwarciowe.

Dane techniczne:

• Napięcie wyjściowe: 3,3V 5V (wybór za pomocą zworek), niezależnie na każdą linię
• Wyjście USB typ A umożliwiające wyprowadzenie zasilania 5V dla innych układów
• Zasilanie modułu 6,5 V - 12 V poprzez wejście DC2.5
• Możliwość odcięcia zasilania za pomocą przełącznika
• Maksymalny pobór prądu z USB 500mA
• Maksymalny pobór prądu z gniazda DC 800mA
• Wymiary: 53mm x 32mm
