Zestaw do czyszczenia i wytrawiania płytek PCB
- W pełni wyposażony zestaw do czyszczenia i wytrawiania płytek PCB.
W zestawie
✅Wykonując amatorskie urządzenia elektroniczne często okazuje się, że potrzebujemy płytkę drukowaną do montażu elementów elektronicznych.
Wychodząc na przeciw Państwa potrzebom stworzyliśmy w pełni kompletny i funkcjonalny zestaw do czyszczenia i wytrawiania laminatów.
Dzięki temu mogą Państwo zakupić wszystko w jednym miejscu bez tracenia czasu i pieniędzy na wysyłki od różnych dostawców.

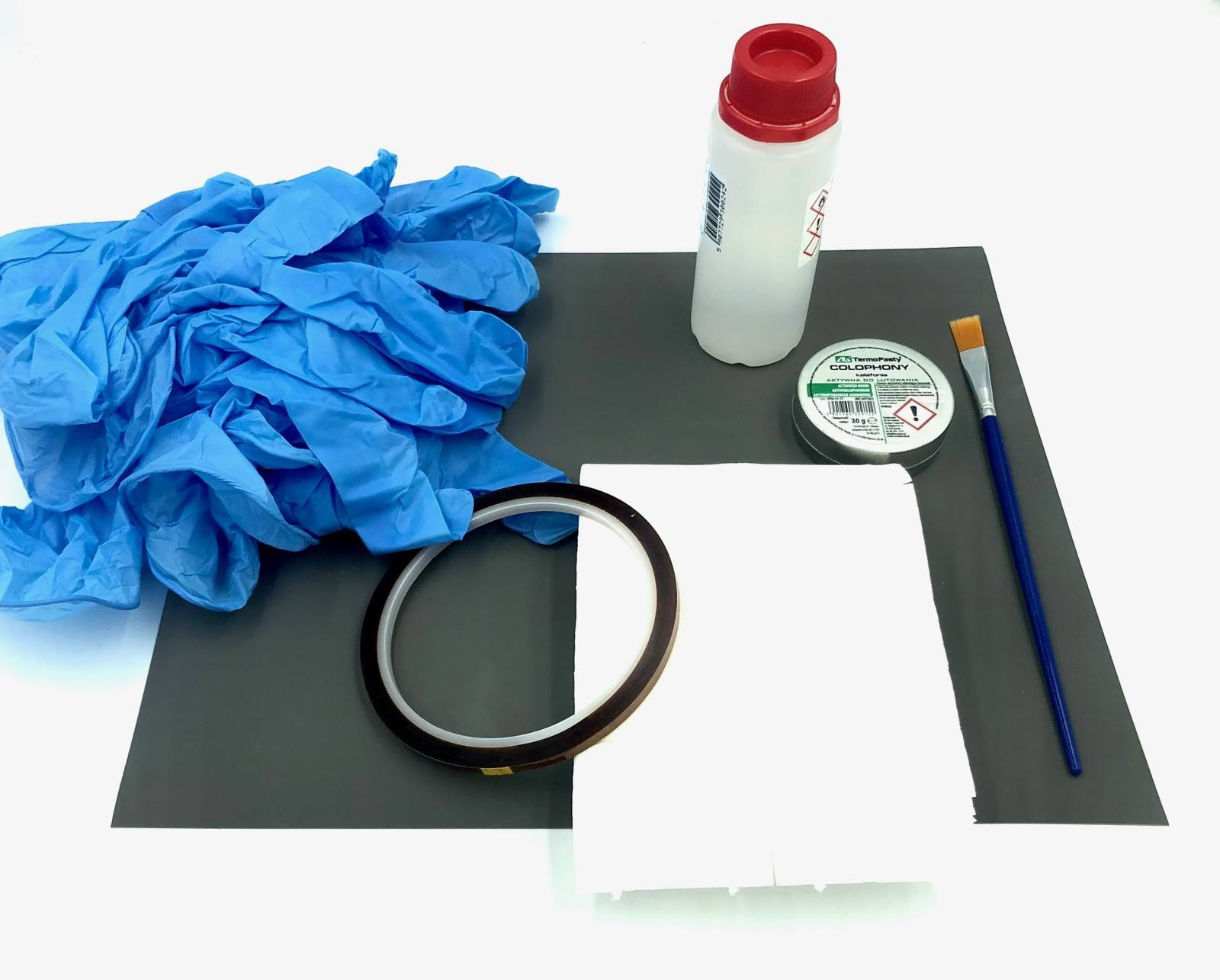

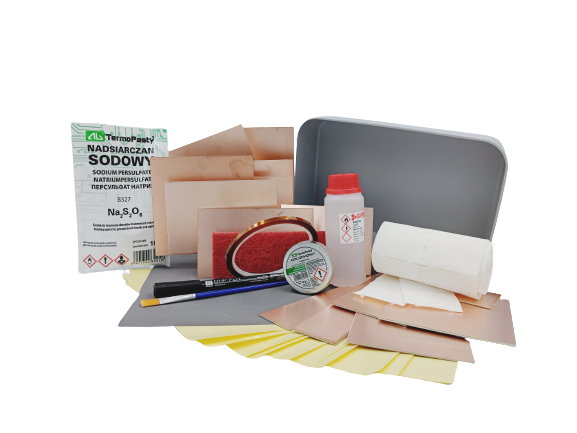

✅W skład zestawu wchodzi wszystko to, co jest potrzebne do wyrobu płytek drukowanych metodą domową:
1️⃣ Zestaw laminatów o różnych rozmiarach, jedno i dwustronnych, idealnie nadających się do testów lub wykonania małych płytek PCB;
2️⃣ Czyścik do laminatu 150x50mm
3️⃣ Marker do rysowania ścieżek i punktów przewodzących;
4️⃣ Środek trawiący (nadsiarczan sodowy 100g);
5️⃣ Zestaw 10 wierteł do metalu 0,7mm;
6️⃣ Kuweta do wytrawiania płytek 14x22cm (ok. 1,5l)

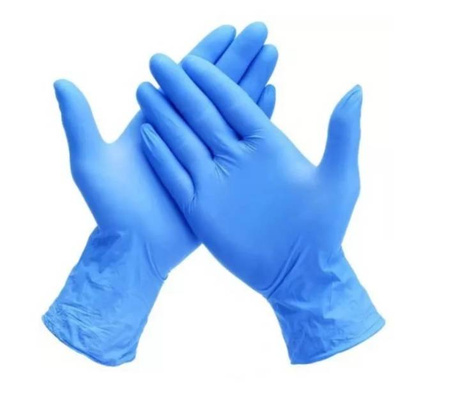

✅Rękawiczki nitrylowe: 10szt.
✅Papier ścierny wodny o granulacji 800 23cm x 28cm: 1szt.

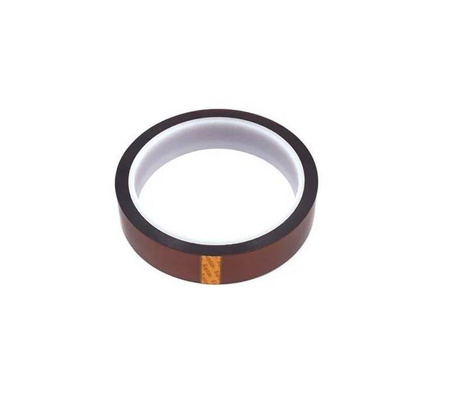

✅Taśma kaptonowa szerokość 4mm, długość około 30m: 1szt.

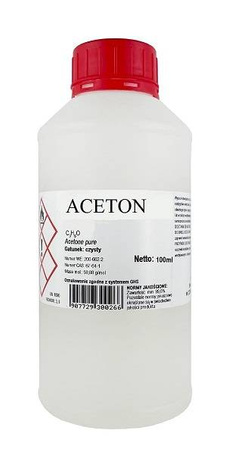

✅Zmywacz techniczny 100ml: 1szt.

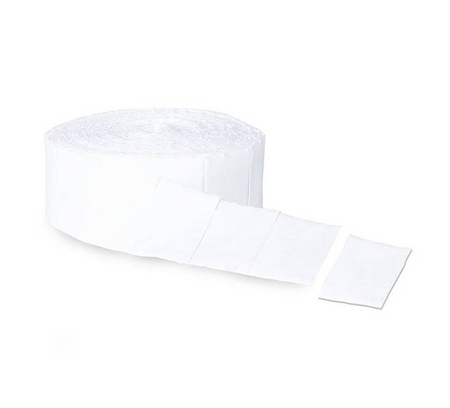

✅Waciki bezpyłowe, mocne 40mm x 50mm: 50szt.
✅Kalafonia 20g: 1szt.
✅Pędzel ESD szerokość 9mm
✅Papier termotransferowy - 10 szt
✅Zestaw zawiera około 15-stu płytek o różnych wymiarach
(np 18x6cm, 18x9cm, 17x5.5cm, 11x6.5cm, 15x6cm, 10x3cm i inne)o łącznej wadze około 0,35kg.
✅ Czyścik do czyszczenia warstwy miedzi na laminacie PCB
⭐️Idealnie usuwa zanieczyszczenia np: tlenki, siarczki i inne podobne osady, a także poleruje powierzchnie dzięki czemu podłoże miedziane jest lepiej przygotowane do wykonywania płytek drukowanych. Czyścik idealnie nadaje się także do usuwania pozostałości po emaliach, lakierach i innych materiałach używanych podczas tworzenia ścieżek na płytkach PCB.
✅ Permanentny marker
⭐️do rysowania lub poprawiania ścieżek na płytkach PCB w celu późniejszego wytrawienia
✅Zestaw wierteł o średnicy 0,7mm

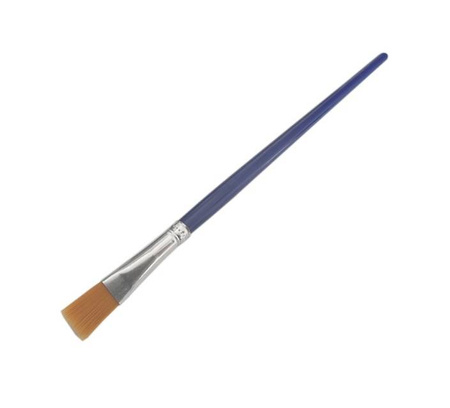

✅ Pędzel ESD szerokość 9mm
✅Środek do trawienia obwodów drukowanych i miedzi.
✅Idealna alternatywa dla chlorku żelaza. Środek rozpuszcza się bardzo szybko i nie wykrystalizowuje z roztworu.
✅Trawi równomiernie zapewniając ostrość konturów i minimalizując podtrawienie.
Sposób użycia:
Preparat rozpuścić w 0,5 l wody o temperaturze 50°C.
Trawić w temperaturze 40°C (max. 50°C).
Ruch kąpieli zapewnia szybsze trawienie.
Roztworu środka trawiącego nie wolno przechowywać w hermetycznie zamkniętych pojemnikach ze względu na niebezpieczeństwo powstania nadciśnienia i pęknięcia.
Pojemność 100g
✅Kuweta do wytrawiana i płytek drukowanych
⭐️ wymiary zewnętrzne: 225 x 145 x 50 mm (dług x szer x wys)
⭐️ Wymiary wewnętrzne: 220 x 140 x 47 mm (dług x szer x wys)
⭐️ Pojemność kuwety ok 1.5l
✅Rękawiczki zabezpieczą Twoje dłonie przed szkodliwymi substancjami wykorzystywanymi do trawienia i czyszczenia płytek takimi jak: nadsiarczan sodu czy zmywacz.
✅Zmywacz techniczny plus mocne, bezpyłowe waciki pozwolą na zmycie, oczyszczenie zabezpieczonej przed trawieniem warstwy miedzi.
✅Za pomocą taśmy kaptonowej, odpornej na wysokie temperatury możesz przykleić papier termotransferowy z układem ścieżek do laminatu po czym, za pomocą żelazka swobodnie odprasować nadrukowany obwód elektroniczny.
✅Za pomocą pędzelka i rozpuszczonej kalafonii zabezpieczysz miedziane ścieżki przed przedwczesnym utlenieniem

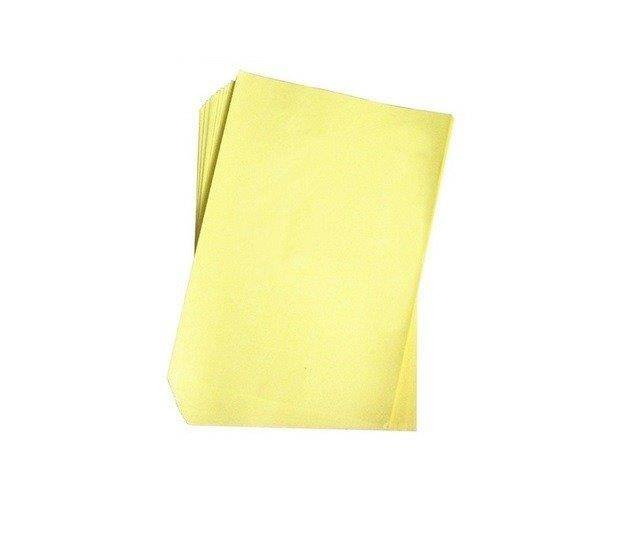

✅Papier termotransferowy do drukowania projektu ścieżek na płytkach PCB - 10 arkuszy A4

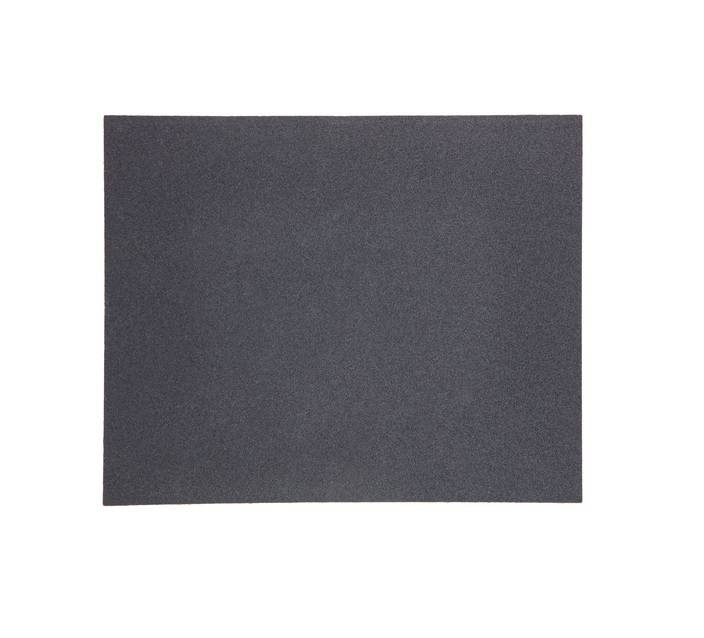

✅Papier ścierny wodny o granulacji 800 23cm x 28cm: 1szt.
