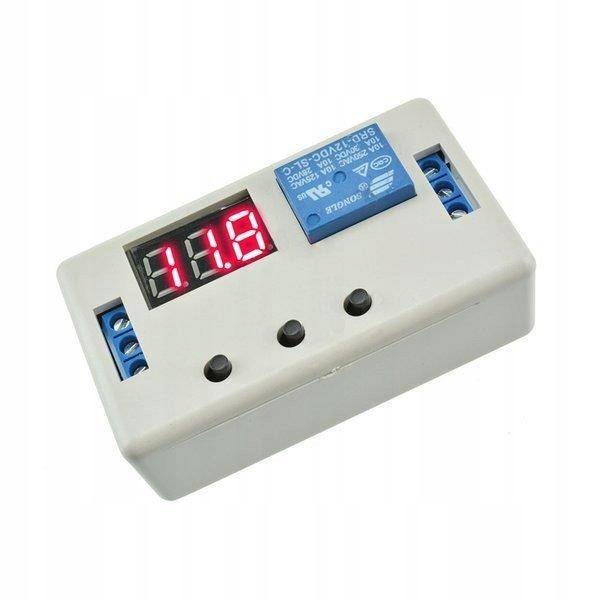

Moduł timera 12V z przekaźnikiem 1s-999min w obud.

Moduł timera cyfrowego umożliwia załączanie oraz rozłączanie przekaźnika po określonym czasie w zakresie od 0.01 sekundy do 999 minut

Dane techniczne:

- Napięcie zasilania: 12V

- max obciążenie przekaźnika:

10A/250VAC

10A/30VDC

- wymiary: 70x40x23mm

- podłączenie przewodów: złącze AK

Wyprowadzenia:

12V -> napięcie zasilania 12V

GND -> masa

IN -> wejście zezwolenia

COM -> styk wspólny przekaźnika

CK -> styk normalnie rozwarty przekaźnika

CB -> styk normalnie zwarty przekaźnika

- diody LED sygnalizująca pracę przekaźnika oraz moduł u

Przycisk K1 - lewy

Przycisk K2 - środkowy

Przycisk K3 - prawy

Ustawienie czasu:

- Wcisnąć klawisz K2, wybrana cyfra zacznie migać

- Klawiszem K3 ustawić odpowiednią cyfrę, przełączenie się do następnej cyfry następuje po ponownym wciśnięciu klawisza K2

- migająca kropka oznacza wybór jednostek czasowych

000 - czas liczony w pełnych sekundach

00.0 - czas liczony w sekundach z dokładnością do dziesiątych jej części np 0.5sekundy

0.00 - czas liczony w sekundach z dokładnością do setnych jej części np 4.53sekundy

000. - czas liczony w minutach

Aby wejść do menu ustawień należy wcisnąć oraz przytrzymać przycisk K1 (opis przycisków widoczny po otworzeniu obudowy)

Ustawienia:

- program P-1 - Po wyzwoleniu przekaźnik załączy się na ustawiony czas.

kanał C - załącza przekaźnik i po podaniu ponownego sygnału  w trakcie odliczania resetuje licznik

kanał E - załącza przekaźnik i po podaniu ponownego sygnału  w trakcie odliczania zatrzymuje licznik

kanał A - załącza przekaźnik. Ponowne podanie sygnału w trakcie odliczania nic nie powoduje

- program P-2 - Po wyzwoleniu moduł zacznie odliczać ustawiony czas a następnie załączy przekaźnik na ustawiony czas

kanał E - Program działa jednorazowo po podaniu zasilania (startuje natychmiastowo), aby ponownie załączyć timer należy ponownie zasilić moduł

kanał A - Program działa po podaniu sygnału, po zakończeniu odliczania ponowne podanie sygnału rozpoczyna pomiar od nowa

kanał C - Program działa po podaniu sygnału, ponowne podanie sygnału uruchamia program od nowa (nawet w trakcie odliczania)

- program P-3 - Przekaźnik będzie działał w pętli, czas załączenia oraz przerwy można dowolnie ustawiać

Program uruchamia się natychmiastowo po podaniu zasilania, podanie sygnału zmienia tryb pracy przekaźnika i resetuje licznik

- program P-4 - Po wyzwoleniu przekaźnik załączy się na ustawiony czas, podczas odliczania kolejny sygnał uruchomi licznik od nowa

- program P-5 - Przekaźnik będzie działał w pętli ale pod warunkiem, że sygnał wyzwolenia będzie cały czas. Czasy można dowolnie ustawiać.

kanał C - przekaźnik wyłączony przy starcie

kanał A - przekaźnik włączony przy starcie

kanał E - przekaźnik włączony przy starcie

- program P-6 - Przekaźnik zostanie załączony po podaniu odpowiedniej ilości sygnału wyzwolenia. Ilość sygnałów oraz czas można dowolnie ustawiać.

kanał A - przekaźnik włączony przy starcie, wyłącza się po podaniu pierwszego sygnału wyzwolenia i podczas odliczania. Po skończeniu odliczania załącza się ponownie

kanał C - przekaźnik wyłączony przy starcie, włącza się po podaniu pierwszego sygnału wyzwolenia i podczas odliczania. Po skończeniu odliczania wyłącza się ponownie

kanał E - przekaźnik załączony
