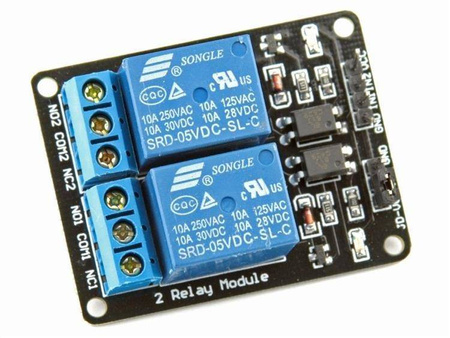

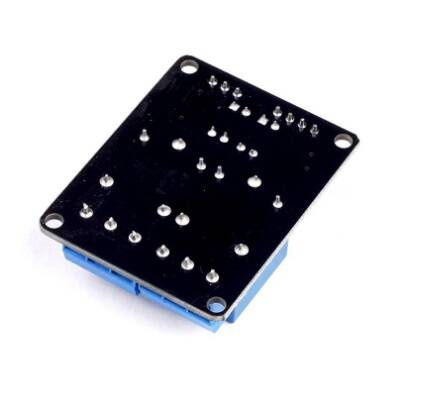

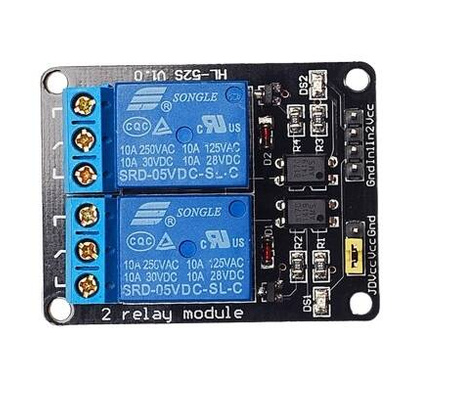

Ten dwukanałowy moduł przekaźnikowy jest idealnym rozwiązaniem do sterowania urządzeniami wysokiego napięcia za pomocą mikrokontrolerów lub innych układów elektronicznych pracujących na niskim napięciu.

Moduł posiada optoizolację, która zapewnia bezpieczne oddzielenie obwodów sterujących od obwodów wykonawczych, co zwiększa bezpieczeństwo i niezawodność systemu.

✅ Dane techniczne:

• Napięcie zasilania: 5V
• Liczba kanałów: 2
• Maksymalne obciążenie styków przekaźnika: 10A 250V AC lub 10A 30V DC
• Optoizolacja: tak
• Wymiary: 40x50mm
• Średnica otworów montażowych: 3 mm
• Sygnalizacja LED zasilania, stanu przekaźnika

✅ Wyprowadzenia:

• VCC - zasilanie optoizolatora
• COM - zasilanie cewki przekaźnika, domyślnie połączone z GND za pomocą zworki
• IN1, IN2 - wejścia sterujące przekaźników, załączone staniem niskim
• GND - masa układy, wszystkie wyprowadzenia GND są ze sobą połączone
• złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.

✅ Zastosowanie:

• sterowanie oświetleniem;
• sterowanie urządzeniami elektrycznymi (np. jako włącznik do urządzeń elektrycznych, silników);
• automatyka domowa;
• projekty z mikrokontrolerami (Arduino, Raspberry Pi, itd.)

✅ Zalety:

• bezpieczna izolacja galwaniczna dzięki optoizolacji;
• łatwy w integracji z systemami niskonapięciowymi;
• niewielkie wymiary, co umożliwia łatwą instalację w różnych projektach.
